画布UI功能

环境切换

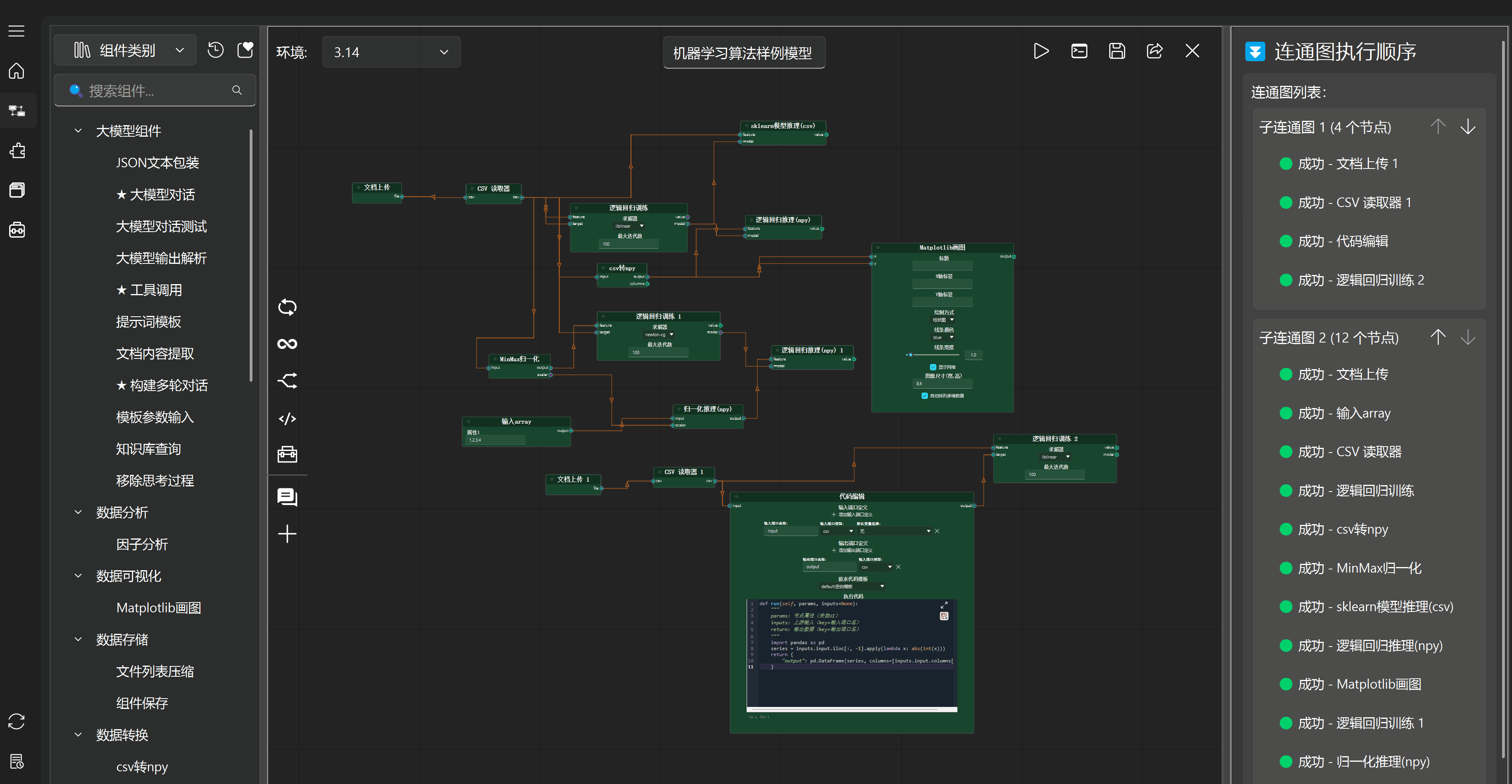

可以选择当前画布使用环境管理中已有的环境进行画布运行

../_images/%E7%8E%AF%E5%A2%83%E5%88%87%E6%8D%A2%E5%8A%9F%E8%83%BD.gif

特殊组件+快捷组件栏

特殊组件+快捷组件栏 上半部分是特殊组件，下半部分是快捷组件。

特殊组件共有：

  • 迭代组件

  • 循环组件

  • 分支组件

  • 代码运行组件

  • 触发器组件

  • 注释组件

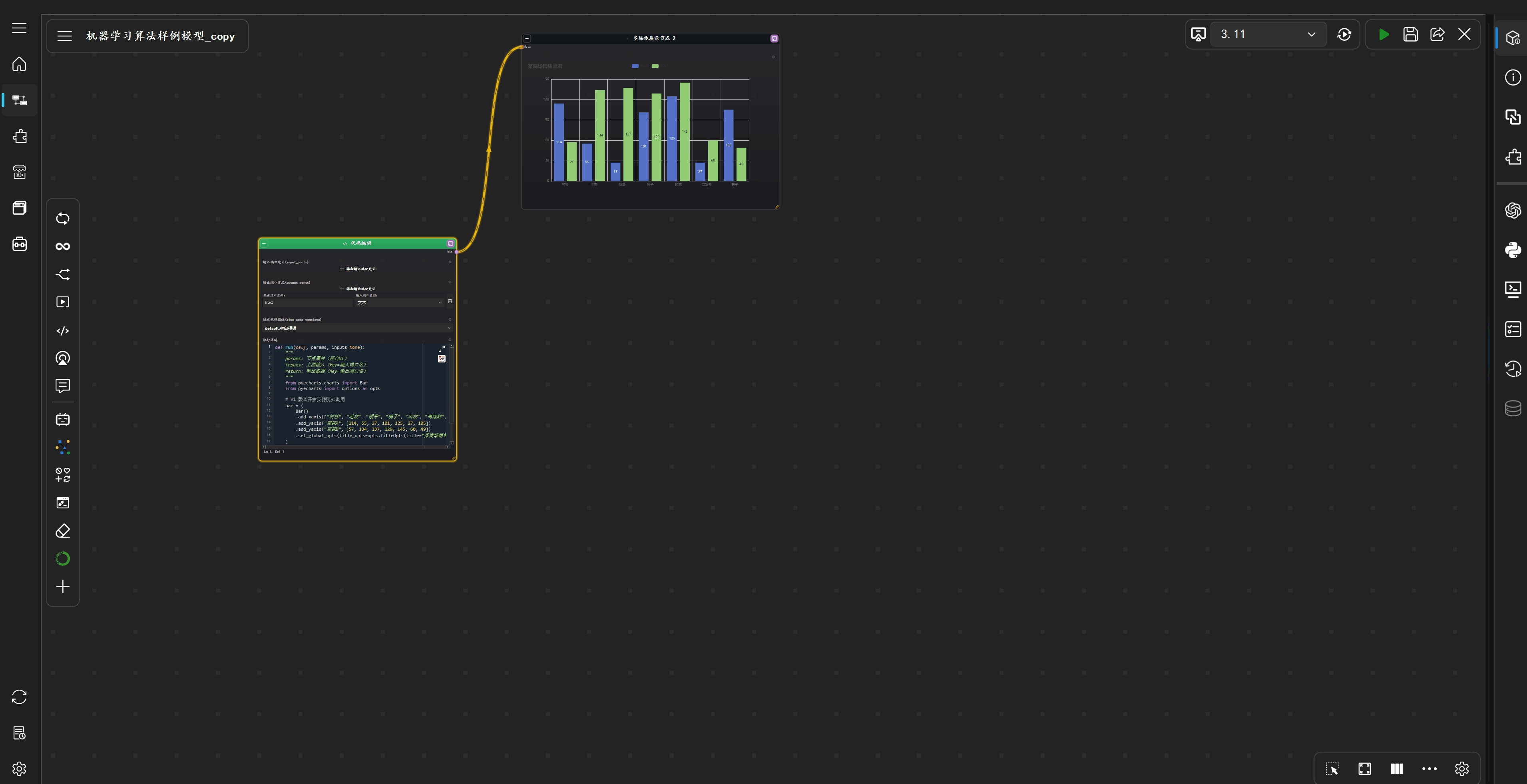

快捷组件点击 + 号弹出快捷组件添加对话窗，选择组件及对应的图标后即可添加到快捷组件栏。

特殊组件+快捷组件栏 中的组件 左键单击 即可自动创建到当前选中节点的右侧，方便组件连接，当无选中节点时，会创建在当前画布视角中心。

../_images/%E5%BF%AB%E6%8D%B7%E7%BB%84%E4%BB%B6%E6%A0%8F%E5%8A%9F%E8%83%BD.gif

画布通用功能按钮

由左至右分别为：

  • 运行环境选择

  • 运行环境重启

  • 画布运行

  • 画布保存

  • 项目导出

  • 画布关闭

../_images/%E7%94%BB%E5%B8%83%E9%80%9A%E7%94%A8%E5%8A%9F%E8%83%BD%E6%8C%89%E9%92%AE.png

画布控制功能按钮

由左至右分别为：

  • 切换 框选 / 拖拽 模式

  • 画布视角重置

  • 侧边栏开启 / 关闭

  • 画布视角拆分

  • 画布显示设置

../_images/%E7%94%BB%E5%B8%83%E6%8E%A7%E5%88%B6%E5%8A%9F%E8%83%BD%E6%8C%89%E9%92%AE.png
